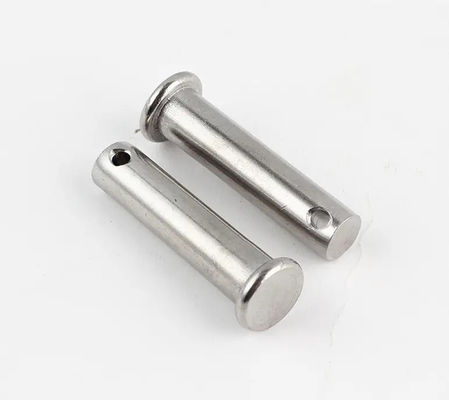

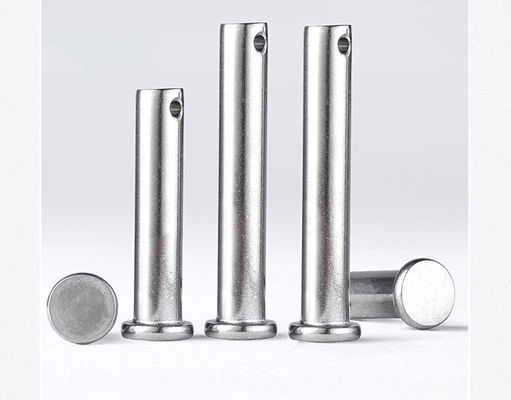

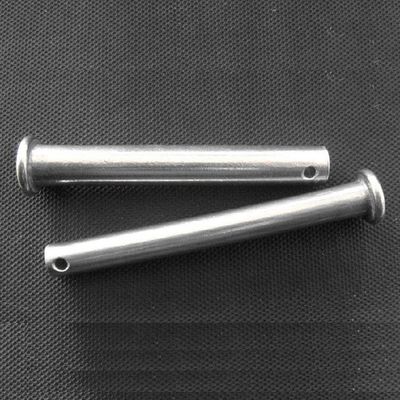

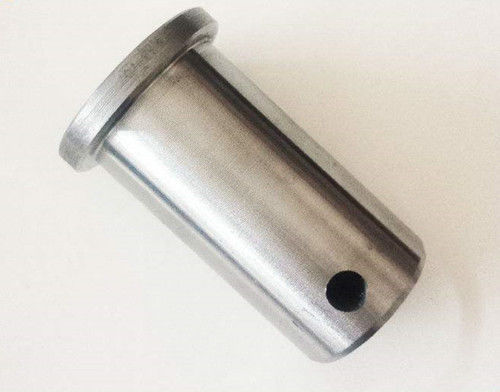

Цинковая класса 8.8 Клевис пин и ключ DIN1444 ISO2341 EN22341 с головой
| Место происхождения | Провинция Цзянсу, Китай |
|---|---|
| Фирменное наименование | YingYan |
| Сертификация | ISO9000 |
| Номер модели | Φ10-Φ25 |
| Количество мин заказа | 1000 штук |
| Цена | negotiable |
| Упаковывая детали | Небольшие коробки, пластиковые пакеты, большие пакеты |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Клевисы с головкой | Стандартный | GB/DIN/ASME/EN/ISO и т.д. |
|---|---|---|---|
| Материал | Углеродистая сталь 35К | Обработка поверхности | Цинковая плита |
| Цвет | Сине-белый | Уровень | 8.8 |
| Размер | Φ10-Φ25/в соответствии с вашими требованиями | Длина | 25-100 мм/согласно вашим требованиям |
| Выделить | Цинковая клейвидная булавка,Ключ и штифт по стандарту DIN1444,Клевис Пин и ключ |
||
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ25*100 | Φ25 | 100 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Характер продукции
DIN1444 ISO2341 EN22341 Углеродистая сталь 35K Цинковая белая цинковая класса 8.8 Клевисные булавки с головой Φ10-Φ16
| Номинальный диаметр | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | максимум | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| минуты | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | максимум | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| минуты | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | максимум | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| минуты | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | Номинальный размер | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| максимум | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| минуты | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| Лh | минуты | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| Номинальный диаметр | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | максимум | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| минуты | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | максимум | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| минуты | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | максимум | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| минуты | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | Номинальный размер | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| максимум | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| минуты | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| Лh | минуты | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| Номинальный диаметр | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | максимум | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| минуты | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | максимум | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| минуты | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | максимум | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| минуты | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | Номинальный размер | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| максимум | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| минуты | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| Лh | минуты | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| Номинальный диаметр | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | максимум | 60 | 70 | 80 | 90 | 100 | ||
| минуты | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | максимум | 78 | 90 | 100 | 110 | 120 | ||
| минуты | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | максимум | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| минуты | 10 | 13 | 13 | 13 | 13 | |||
| k | Номинальный размер | 12 | 13 | 13 | 13 | 13 | ||
| максимум | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| минуты | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| Лh | минуты | 14 | 16 | 16 | 16 | 16 | ||
Характеристики:
- Головочные штифты DIN1444 спроектированысоответствиес международными стандартами, с широким спектром размеров, которые предлагают различные варианты для удовлетворения требований.
- Они могут быть изготовлены из различных материалов, включая нержавеющую сталь классов 304, 316, 2205, 2507, 310S, 904L, а также углеродной стали, чтобы удовлетворить различные рабочие условияитребования.

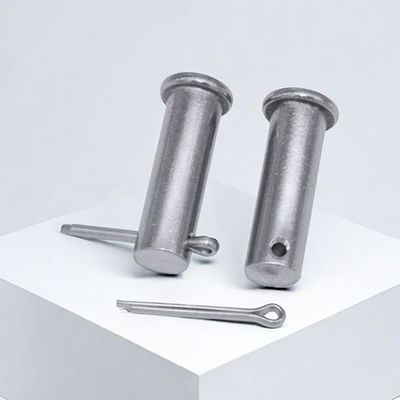

- Штифты DIN1444 в основном используются для соединения двух валов илиоборудованиеПосле того, как соединение сделано с помощью булавки, в отверстие, расположенное в конце булавки, вставляется разделенный булавок, чтобы закрепить заготовку на месте.
Преимущества:
- Причина, по которой DIN1444 подходит дляразличныеПромышленная среда и сценарии применения обусловлена разнообразием спецификаций и большим количеством материалов.
- Сочетание булавок и коттеровобеспечиваетстабильность и надежность соединения;.
- Производство и изготовление шестерён строго соответствуют стандартам DIN, обеспечивая точные размеры, гарантируя качество продукции ивзаимозаменяемость, что уменьшает трудности с обслуживанием и заменой и, в конечном счете, экономит затраты.
Сценарии применения:
- Насосы, клапаны и трубопроводы: В системах транспортировки жидкости, DIN1444 булавки широко используются для подключения и фиксации насосов, клапанов и труб.
- Нефтехимическая промышленность: Из-за особой рабочей среды в нефтехимической промышленности необходимы коррозионностойкие и высокопрочные соединители.Пины DIN1444 становятся идеальным выбором из-за их разнообразных материалов и стабильных методов соединения.
- Оборудование морской техники: В морском оборудовании штифты DIN1444 обеспечивают стабильное и надежное соединение, обеспечивая правильную работу оборудования в суровой морской среде.
- Производство ветровой энергии: Пины DIN1444 также играют жизненно важную роль в подключении и фиксации оборудования для производства ветровой энергии.
