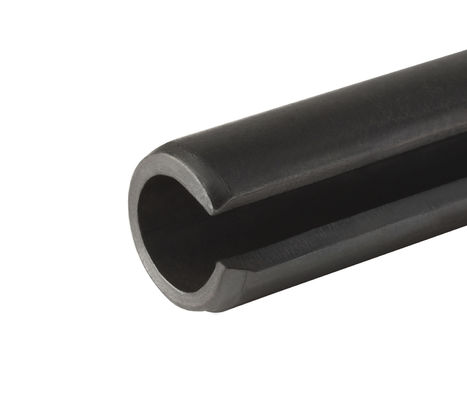

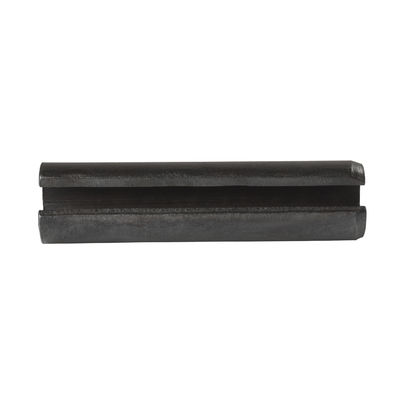

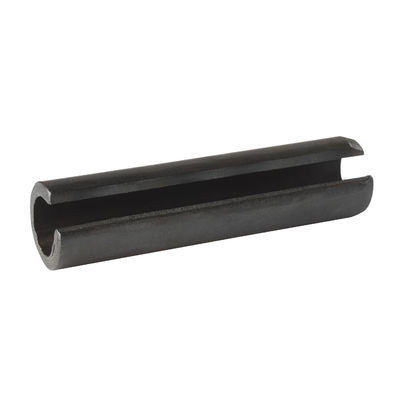

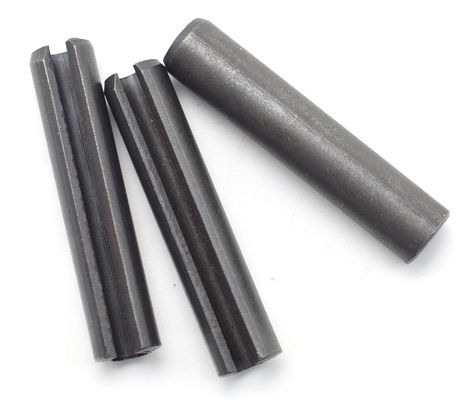

Сплавная сталь 65Mn Пролетный тип DIN 1481 Пролетный шприц Черный дакромет Сверты тяжелый тип
| Место происхождения | Провинция Цзян Су, Китай |
|---|---|
| Фирменное наименование | YingYan |
| Сертификация | ISO9000 |
| Номер модели | Φ2-Φ8 |
| Количество мин заказа | 1000 штук |
| Цена | negotiable |
| Упаковывая детали | Небольшие коробки, пластиковые пакеты, большие пакеты |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Тип пружины прямые булавки, с отверстиями, тяжелый тип | Стандартный | GB/DIN/ASME/EN/ISO/JIS B&etc. |
|---|---|---|---|
| Материал | 65MN | Обработка поверхности | Черный, дакрометный. |
| Цвет | Черный, дакрометный. | Размер | Φ2-Φ8/В соответствии с вашими требованиями |
| Длина | 5 мм-55 мм/в соответствии с вашими требованиями | ||
| Выделить | Сплавная сталь DIN 1481,Слюнчатый пружинный штифт DIN 1481,Тяжелые пружинные булавки с отверстиями |
||
Характер продукции
DIN1481 Сплавная сталь 65Mn Пролетный тип прямых булав, слотный, тяжелый тип черный/дакрометный
| Номинальный диаметр | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| а) | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | минуты | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| максимум | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| с | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| Минимальная прочность сдвига, однократная (kN) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| Минимальная двойная стрижка,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| Номинальный диаметр | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| d | |||||||||
| а) | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | минуты | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| максимум | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| с | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| Минимальная прочность сдвига, однократная (kN) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| Минимальная двойная стрижка,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| Номинальный диаметр | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| d | |||||||||
| а) | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | минуты | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| максимум | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| с | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| Минимальная прочность сдвига, однократная (kN) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| Минимальная двойная стрижка,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| Номинальный диаметр | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| а) | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | минуты | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| максимум | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| с | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| Минимальная прочность сдвига, однократная (kN) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| Минимальная двойная стрижка,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
Особенности:
- Эти цилиндрические булавкиоборудованыс отверстиями вдоль своей оси, позволяющими эластичную деформацию во время установки, что облегчает вставку и закрепление.
- Эти цилиндрические булавки сделаныизуглеродистая сталь или другие высокопрочные материалы, позволяющие им выдерживать значительные силы тяги и сдвига.
- Концы булавок обрабатываются вразветвленныеповерхности, что делает вставку более удобной и уменьшает риск повреждения других компонентов во время сборки.
- После того, как булавки вставлены в отверстие, они немного расширяются, создавая напряжение, которое крепко прикрепляет их к стенкам отверстия, обеспечивая стабильное соединение.
Преимущества:
- Благодаря их скважинам иразветвленныеВ конце концов, тяжелые прямые пружинные булавки могут быть легко вставлены в сборные отверстия, что исключает необходимость в сложных инструментах установки или специализированных методах.
- Иголки.расширяющийсяПриродарезультатыв более тесном положении на стенках отверстия, повышая стабильность соединения, что позволяет ему выдерживать больше вибраций и ударов,обеспечение долговечности и продление общего срока службы приложения;.
- Тяжелые прямые пружинные шпильки с отверстиями спроектированы для простоты установки и снятия, что делает их идеальными для использования в широком спектре машин и оборудования, особенновситуации, когда требуется частое разборка и сборка, например, в шарнирах, пружинах и компонентах силовой передачи.Их универсальность обеспечивает значительные преимущества в этих приложениях..
Применение:
- Соединения с панцирем:Для тяжелой работыПрямой.Сплошные пружинные булавкиобычно используются в развязках с петлями, обеспечивая стабильное соединение, которое позволяет петле свободно вращаться при необходимости.
- Фиксация пружин: в пружинных приложениях эти булавки могут использоваться для закрепления концов пружин, предотвращая движение или ослабление.
- Компоненты силовой передачи: в системах силовой передачи для подключения и обеспечения безопасности различных компонентов передачи, таких как шестерни, валы,и сцепления.
