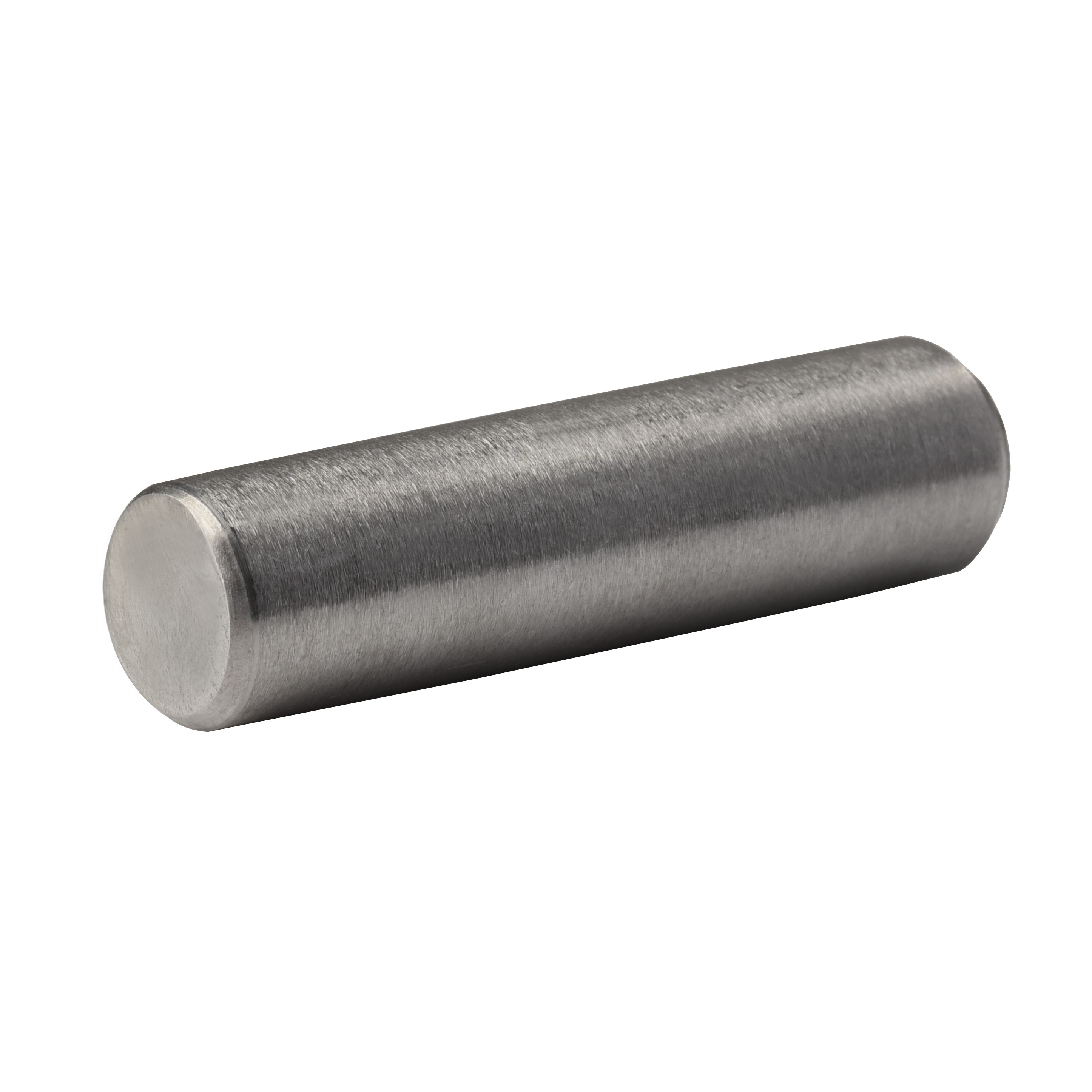

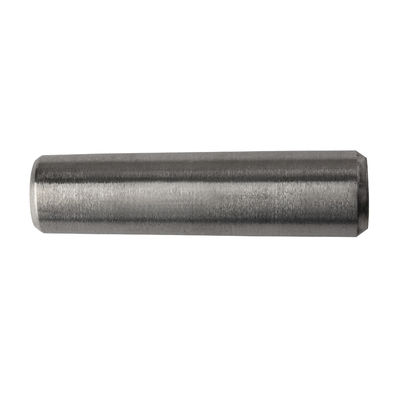

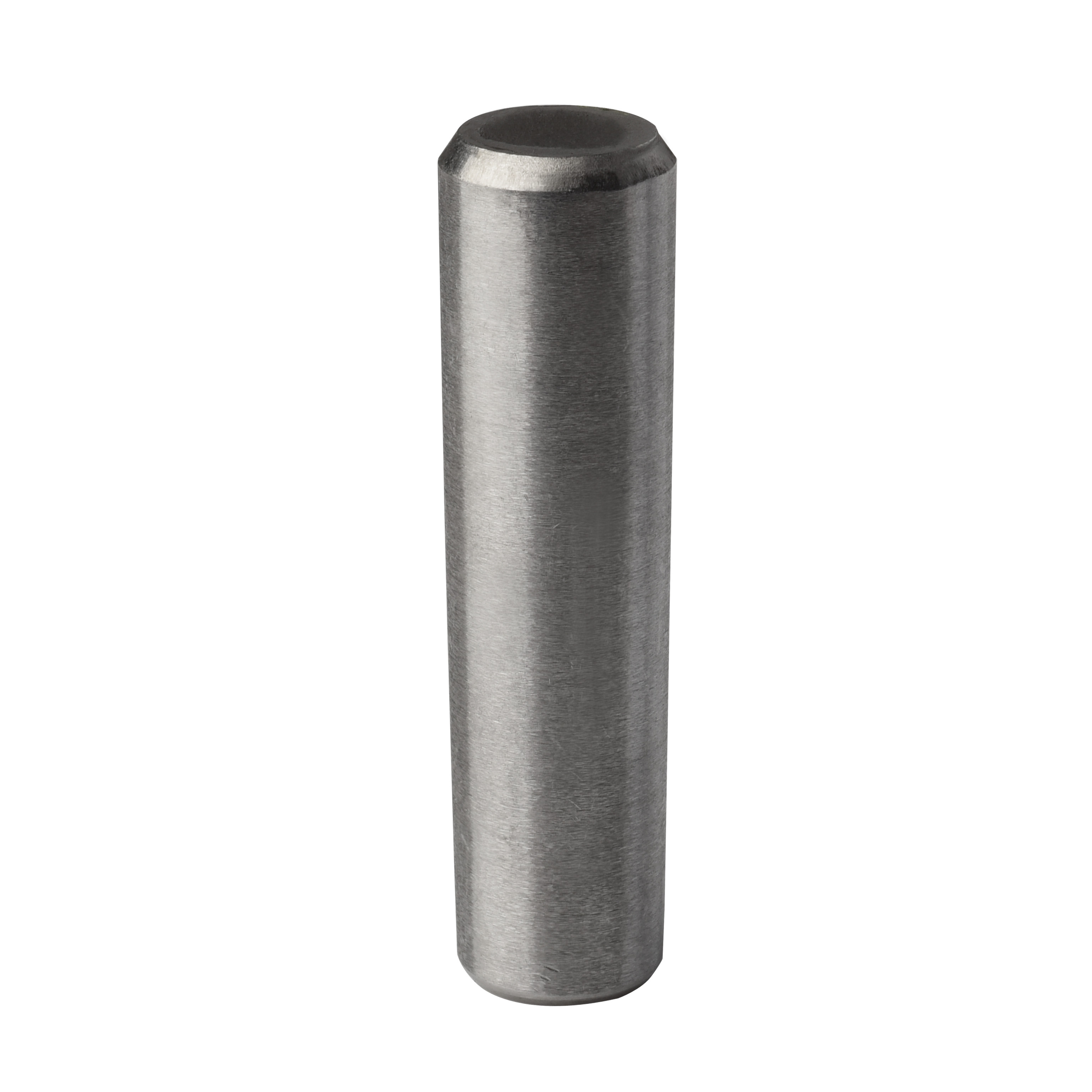

ISO2339 DIN EN 22339 Простые косые шпильки из углеродистой стали А3 30 мм - 90 мм
| Место происхождения | Провинция Цзян Су, Китай |
|---|---|
| Фирменное наименование | YingYan |
| Сертификация | ISO9000 |
| Номер модели | длина 30 мм - 90 мм |
| Количество мин заказа | 1000 штук |
| Цена | negotiable |
| Упаковывая детали | Небольшие коробки, пластиковые пакеты, большие пакеты, |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Конические булавки | Стандартный | GB/DIN/ASME/EN/ISO и т.д. |
|---|---|---|---|
| Материал | А3 углеродистая сталь | Заканчивай. | Простой, полирующий |
| Услуга | OEM/ODM | Форма | Конечный |
| Размер | Φ4-Φ20/в соответствии с вашими требованиями | Длина | 30 мм-90 мм/в соответствии с вашими требованиями |
| Выделить | ISO2339 Конические булавки,Углеродистая сталь A3 с коническими булавками,Простые косые булавки |
||
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Характер продукции
ISO2339/DIN EN 22339 Углеродистая сталь А3 с простыми косыми булавками Φ4-Φ20
| Номинальный диаметр | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| d | ||||||||
| d | max=номинальный размер (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| минуты | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| а) | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| Номинальный диаметр | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| d | ||||||||
| d | max=номинальный размер (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| минуты | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| а) | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| Номинальный диаметр | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| d | ||||||||
| d | max=номинальный размер (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| минуты | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| а) | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
Особенности
- Этот конический шприц имеетконическийсоотношение 1:50, что позволяет ему перенаправлять боковые силы через трение, что приводит к исключительной способности самозамыкания.
- Конные булавки имеют более высокую точность позиционирования, чем цилиндрические булавки, и их многоразовое использование обеспечивает, что повторяющаяся сборка иразборкав пределах одного отверстия не ставит под угрозу ни точность позиционирования, ни надежность соединения.
- Благодаря их коническому дизайну и самозаключениюсвойства, конические булавки относительно просты и просты в установке и снятии.
Преимущества
- Благодаря своему уникальному коническому дизайну, конические булавки показываютисключительно Используя силы трения, они поддерживают стабильное соединение без необходимости дополнительных блокировочных устройств..
- Изготовленные в соответствии с международными стандартами, эти конические булавки обладают как высокой точностью размеров, так и надежностью.послеповторяющаяся сборка и демонтаж, точность их позиционирования и надежность соединения остаются нетронутыми.
- Учитывая их конические характеристикииприверженность международным стандартам, конические булавки идеально подходят для широкого спектра сценариев, требующих высокоточное позиционирование и соединение.
Заявления
- Машиностроение: В машиностроении конические булавки обычно используются для деталей, требующих точной позиции и соединения, таких как подшипники и редукторы.
- Производство плесени: При производстве форм конические булавки используются для закрепления различных частей формы, обеспечивая точность и стабильность формы.
- Автоматизированное оборудование: Конные штифты также используются в автоматизированном оборудовании для компонентов, требующих высокой точности соединения и позиционирования.
Обратите внимание, что хотя ISO 2339 и DIN EN 22339 являются общими стандартами для конических штифтов, они могут отличаться с точки зрения спецификаций длины продукта и других деталей.выбор и использование должны основываться на конкретных требованиях к применению и сценариях.
