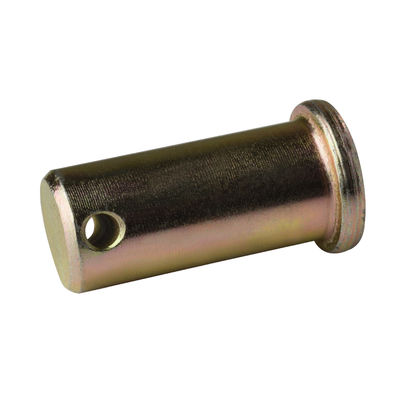

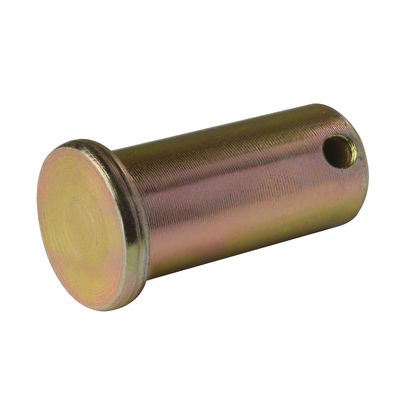

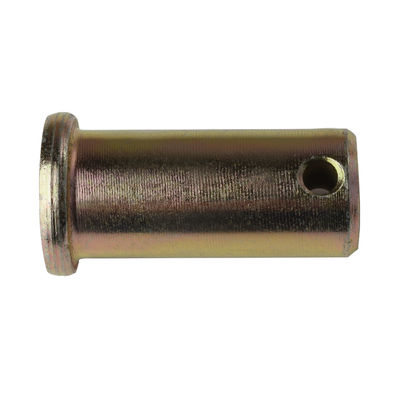

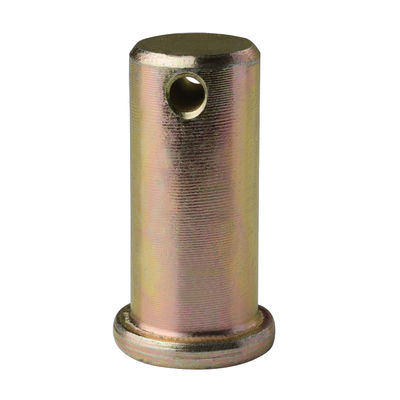

Класс 4.8 8.8 Клевис пин и ключ DIN1444 DIN EN 22341 Черный Дакромет
| Место происхождения | Провинция Цзян Су, Китай |
|---|---|
| Фирменное наименование | YingYan |
| Сертификация | ISO9000 |
| Номер модели | Размер Φ10-Φ45 длина12~100 мм |
| Количество мин заказа | 1000 штук |
| Цена | negotiable |
| Упаковывая детали | Картонная коробка/пластиковый пакет/оболочная пленка/паллет |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Штифты с головкой и отверстием для шпильки с головой | Стандартный | GB/DIN/ASME/EN/ISO и т.д. |
|---|---|---|---|
| Материал | A3/Q195/35K Углеродистая сталь | Класс | 4.8,8.8 |
| Заканчивай. | Простой, черный, цинковый, желтый цинковый, дакрометный, | Услуга | OEM/ODM |
| Длина | 12-110 мм | Размер | Φ10-Φ45 |
| Цвет | Простые, черные, желтые и т.д. | ||
| Выделить | Цинковая булавка и ключ,Ключ и штиф DIN EN 22341,DIN 1444 Клевисские булавки |
||
Характер продукции
DIN1444 DIN EN 22341 A3/Q195/35K Сталь черный/дакромет/простой/покрытый цинком Характеристики: разновидность Φ10-Φ45 Класс4.8 8.8
-
Номинальный диаметр 3 4 5 6 8 10 12 d d максимум 3 4 5 6 8 10 12 минуты 2.94 3.925 4.925 5.925 7.91 9.91 11.89 dk максимум 5 6 8 10 14 18 20 минуты 4.7 5.7 7.64 9.64 13.57 17.57 19.48 d1 максимум 0.94 1.14 1.34 1.74 2.14 3.38 3.38 минуты 0.8 1 1.2 1.6 2 3.2 3.2 k Номинальный размер 1 1 1.6 2 3 4 4 максимум 1.125 1.125 1.725 2.125 3.125 4.15 4.15 минуты 0.875 0.875 1.475 1.875 2.875 3.85 3.85 Я... минуты 1.6 2.2 2.9 3.2 3.5 4.5 5.5 Номинальный диаметр 14 16 18 20 22 24 27 d d максимум 14 16 18 20 22 24 27 минуты 13.89 15.89 17.89 19.87 21.87 23.87 26.87 dk максимум 22 25 28 30 33 36 40 минуты 21.48 24.48 27.48 29.48 32.38 35.38 39.38 d1 максимум 4.18 4.18 5.18 5.18 5.18 6.52 6.52 минуты 4 4 5 5 5 6.3 6.3 k Номинальный размер 4 4.5 5 5 5.5 6 6 максимум 4.15 4.65 5.15 5.15 5.65 6.15 6.15 минуты 3.85 4.35 4.85 4.85 5.35 5.85 5.85 Я... минуты 6 6 7 8 8 9 9 Номинальный диаметр 30 33 36 40 45 50 55 d d максимум 30 33 36 40 45 50 55 минуты 29.87 32.84 35.84 39.84 44.84 49.84 54.81 dk максимум 44 47 50 55 60 66 72 минуты 43.38 46.38 49.38 54.26 59.26 65.26 71.26 d1 максимум 8.22 8.22 8.22 8.22 10.22 10.22 10.22 минуты 8 8 8 8 10 10 10 k Номинальный размер 8 8 8 8 9 9 11 максимум 8.18 8.18 8.18 8.18 9.18 9.18 11.215 минуты 7.82 7.82 7.82 7.82 8.82 8.82 10.785 Я... минуты 10 10 10 10 12 12 14 Номинальный диаметр 60 70 80 90 100 d d максимум 60 70 80 90 100 минуты 59.81 69.81 79.81 89.78 99.78 dk максимум 78 90 100 110 120 минуты 77.26 89.13 99.13 109.13 119.13 d1 максимум 10.22 13.27 13.27 13.27 13.27 минуты 10 13 13 13 13 k Номинальный размер 12 13 13 13 13 максимум 12.215 13.215 13.215 13.215 13.215 минуты 11.785 12.785 12.785 12.785 12.785 Я... минуты 14 16 16 16 16
Характеристики:
- Головочные штифты DIN1444 спроектированысоответствиес международными стандартами, с широким спектром размеров, которые предлагают различные варианты для удовлетворения требований.
- Они могут быть изготовлены из различных материалов, включая нержавеющую сталь классов 304, 316, 2205, 2507, 310S, 904L, а также углеродной стали, чтобы удовлетворить различные рабочие условияитребования.
- Штифты DIN1444 в основном используются для соединения двух валов илиоборудованиеПосле того, как соединение сделано с помощью булавки, в отверстие, расположенное в конце булавки, вставляется разделенный булавок, чтобы закрепить заготовку на месте.
Преимущества:
- Широкое применение: Благодаря своим разнообразным спецификациям и материалам DIN1444 подходит для различных промышленных условий и сценариев применения.
- Устойчивое соединение: Сочетание булавок и козырьков обеспечивает стабильное и надежное соединение.
- Стандартизированное производство: Соблюдение стандарта DIN гарантирует качество и взаимозаменяемость продукции, уменьшая трудности с техническим обслуживанием и заменой.
Сценарии применения:
- Насосы, клапаны и трубопроводы: В системах транспортировки жидкости, DIN1444 булавки широко используются для подключения и фиксации насосов, клапанов и труб.
- Нефтехимическая промышленность: Из-за особой рабочей среды в нефтехимической промышленности необходимы коррозионностойкие и высокопрочные соединители.Пины DIN1444 становятся идеальным выбором из-за их разнообразных материалов и стабильных методов соединения.
- Оборудование морской техники: В морском оборудовании штифты DIN1444 обеспечивают стабильное и надежное соединение, обеспечивая правильную работу оборудования в суровой морской среде.
- Производство ветровой энергии: Пины DIN1444 также играют жизненно важную роль в подключении и фиксации оборудования для производства ветровой энергии.
