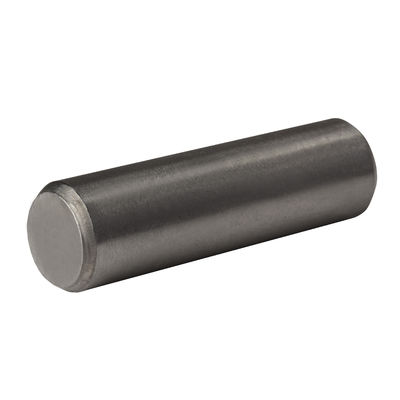

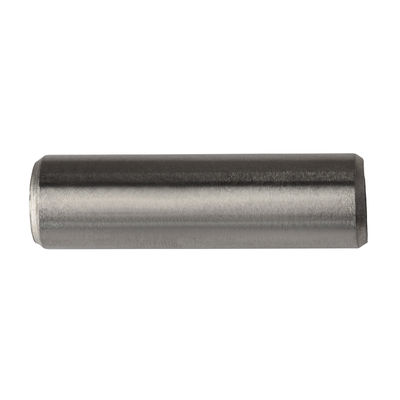

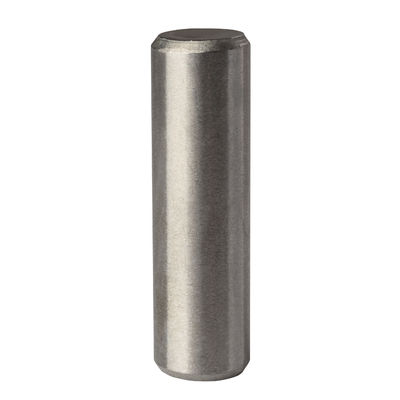

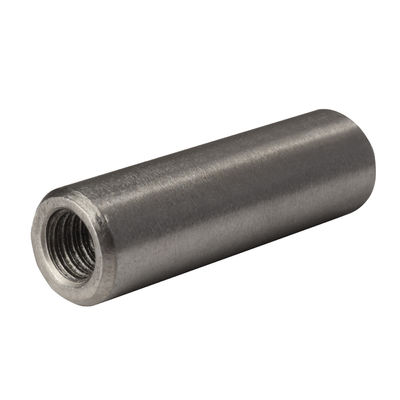

DIN 7979 ISO 8735 Углеродистая сталь для тушения параллельных штифтов с внутренней нитью M10 - M16

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
Место происхождения Провинция Цзян Су, Китай
Фирменное наименование YingYan
Сертификация ISO9000
Номер модели длина35~55 мм
Количество мин заказа 1000 штук
Цена negotiable
Упаковывая детали Небольшие коробки, пластиковые пакеты, большие пакеты,

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя Параллельные булавки с внутренней нитью Стандартный GB/DIN/ASME/EN/ISO и т.д.
Материал А3 углеродистая сталь Заканчивай. сверкают путем тушения
Форма Конечный Цвет Простые
Длина 35-55 мм Размер M10-M16/В соответствии с вашими требованиями
Выделить

Удаление параллельных штифтов

,

Внутренние параллельные штифты

,

Углеродистая сталь DIN 7979
Оставьте сообщение
Характер продукции

DIN7979 ISO 8735 Углеродистая сталь A3 Простая закаленность путем тушения параллельных штифтов с внутренней нитью M10-M16



DIN 7979 ISO 8735 Углеродистая сталь для тушения параллельных штифтов с внутренней нитью M10 - M16 0

Номинальный диаметр Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
d
d Номинальный размер (м6) 6 8 10 12 14 16 20
максимум 6.012 8.015 10.015 12.018 14.018 16.018 20.021
минуты 6.004 8.006 10.006 12.007 14.007 16.007 20.008
а)1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
а)2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
c1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
c2 ≈ 2.1 2.6 3 3.8 4 4.7 6
d2 М4 М5 M6 M6 М8 М8 M10
d3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 минуты 10 12 16 16 20 20 25
Номинальный диаметр Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
d
d Номинальный размер (м6) 25 30 40 50 60 70 80
максимум 25.021 30.021 40.025 50.025 60.03 70.03 80.03
минуты 25.008 30.008 40.009 50.009 60.011 70.011 80.011
а)1 ≈ 4 5 6.3 8 10 12 14
а)2 ≈ 3 4 5 6.3 8 10 12
c1 ≈ 2.5 3 4 5 6 7 8
c2 ≈ 6 7 8 10 12 14 16
d2 М16 M20 M20 M24 M30 M36 М42
d3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 минуты 34 42 42 50 56 71 82





Особенности

  1. Для достижения отличной твердости и износостойкости,штифты прошли обработку охлаждением и отверждением, которая может использоваться при больших нагрузках и частом использовании.
  2. Благодаря параллельной конструкции штифтов обеспечивается стабильная прямота во время установки и использования, предотвращая изгиб или деформациюподсила.
  3. Конструкция внутренней нитки позволяет соединять ее с соответствующими болтами, обеспечивая более безопасное соединение и позиционирование..
  4. Изготовленные в соответствии с международными стандартами, эти штифты гарантируют точность и последовательность размеров, что делает их подходящими дляширокийассортимент высокоточных машин и оборудования.
  5. Изготовленные из высокопрочной легированной стали или других высококачественных материалов, эти шпильки обладают исключительной прочностью и коррозионной стойкостью, обеспечивая стабильность и надежность на протяжении всего срока службы..

Преимущества

  1. После прохождения гашения изастываниеВ процессе обработки эти булавки обладают чрезвычайно высокой твердостью, что позволяет им выдерживать значительныетрениеи давление.
  2. При специальной обработке поверхности эти шпильки проявляютневыполненныйустойчивость к износу, увеличение срока службы, снижение частоты замены и, в конечном счете, экономия затрат.
  3. Внутренняя конструкция нитей повышает стабильность и надежность соединения между булавками и гайками или натянутыми отверстиями, обеспечивая безопасное приспособление..
  4. Параллельное проектирование и соблюдениестандартизациязначительно упростить и ускорить процесс установки.
  5. Эти шпильки могут быть применены в широком диапазоне высокоточного оборудования и удовлетворяют потребностям различных отраслей промышленности.

Заявления

  1. Точные машины: DIN 7979 ISO 8735 Стертые и закаленные параллельные штифты с внутренней нитью являются незаменимыми компонентами в высокоточных машинах, требующих высокоточного расположения и соединения,такие как станки с ЧПУ и автоматизированные производственные линии.
  2. Производство плесени: В производстве форм эти булавки используются для закрепления шаблонов, слайдов и других компонентов, обеспечивая точность и устойчивость формы.
  3. Конструкция фиксации: При проектировании светильников эти штифты используются для позиционирования и закрепления заготовки, обеспечивая точность и стабильность во время обработки.
  4. Автоматизированное оборудование: В автоматизированном оборудовании эти булавки используются для передачи энергии, подключения, позиционирования и других функций, обеспечивающих нормальную работу оборудования.
  5. Аэрокосмическая промышленность: Авиационная промышленность требует от своих компонентов крайней точности и надежности.используется для подключения и фиксации различных критических компонентов.
