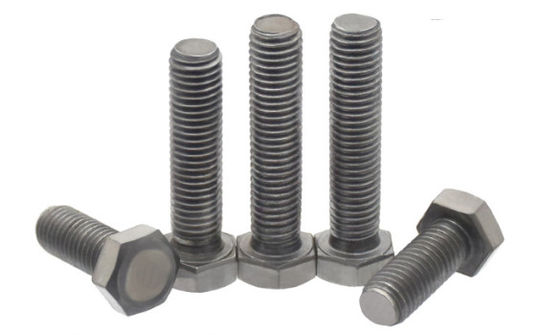

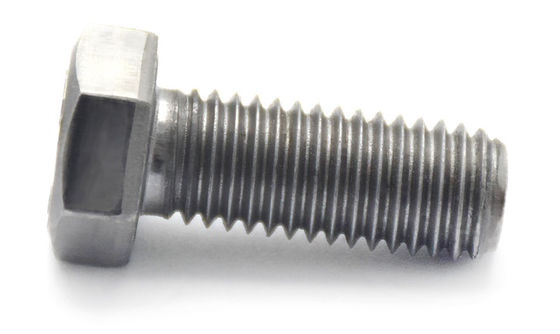

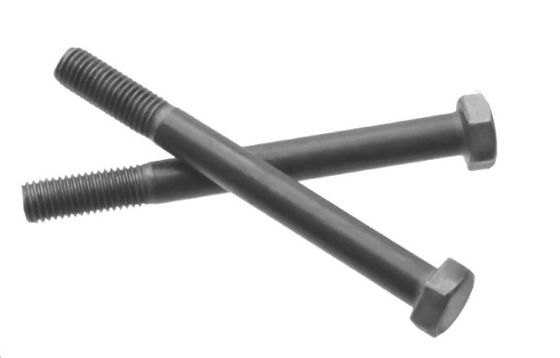

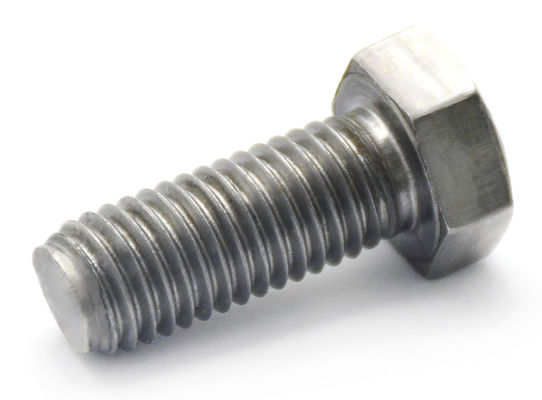

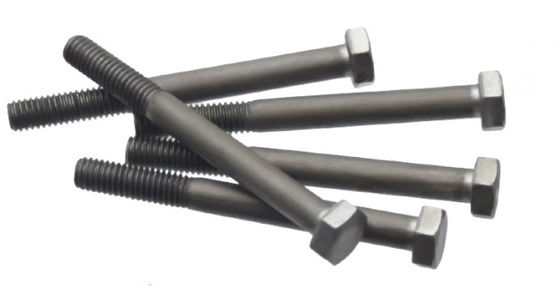

Полный / полупрямая нить простых углеродистых сталей шестоугольные головные болты с тонким наклоном DIN961 EN ISO8676
| Место происхождения | Провинция Цзян Су, Китай |
|---|---|
| Фирменное наименование | YingYan |
| Сертификация | ISO9000 |
| Номер модели | M10-M20 |
| Количество мин заказа | 1000 штук |
| Цена | negotiable |
| Упаковывая детали | Небольшие коробки, пластиковые пакеты, большие пакеты, |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Шестиугольные болты с тонкой нитью | Стандартный | GB/DIN/ASME/EN/ISO и т.д. |
|---|---|---|---|
| Материалы | углеродистая сталь Q195,35K; | Поверхностное treatmentment | Простой, полирующий |
| Уровень | 4.8/8.8/10.9 | Размер | M10-M20/В соответствии с вашими требованиями |
| Длина | 18-55 мм/по вашим требованиям | ||
| Выделить | Болты шестиугольника углерода стальные главные,Простые шестиугольные головные болты,Шнурки для шестерковых голов |
||
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| specifications and models | Nominal diameter of thread（mm） | Length(mm) | thread pitch(mm) | |
|---|---|---|---|---|
| Grade4.8/Carbon steel Q195 | 16 | 18 | 1.5 | |
| M16*1.5*18 | M16 | 18 | 1.5 | |
| Grade8.8/Carbon steel 35K | 10-20 | 30-55 | 1.25-1.5 | |
| M10*1.25*30 | M10 | 30 | 1.25 | |
| M16*1.5*35 | M16 | 35 | 1.5 | |
| M20*1.5*55 | M20 | 55 | 1.5 | |
| Grade 10.9/Alloy steel 40Cr | M16 | 45 | 1.5 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
Характер продукции
DIN961 EN ISO8676 Полный/полупроводный углеродистый сталь шестиугольные головные болты с тонкой нитью класса 4.8,6.8,8.8 Простые
| Винтовая нить | М8 | M10 | M12 | М14 | М16 | М18 | M20 | М22 | M24 | |||
| d | ||||||||||||
| П | Стрелка | Прямая нить-1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | |
| Прямая нить-2 | - | 1.25 | 1.25 | - | - | 1.5 | 2 | 1.5 | 1.5 | |||
| а) | максимум | 3 | 3.75 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | ||
| c | минуты | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| максимум | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |||
| Да | максимум | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | ||
| ДВ | Класс А | минуты | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 | 25.3 | 28.2 | 30 | 33.6 | |
| Класс B | минуты | 11.4 | 15.4 | 17.2 | 20.1 | 22 | 24.8 | 27.7 | 29.5 | 33.2 | ||
| e | Класс А | минуты | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | |
| Класс B | минуты | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | 29.56 | 32.95 | 35.03 | 39.55 | ||
| k | Номинальный размер | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 | 12.5 | 14 | 15 | ||
| Класс А | минуты | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | ||
| максимум | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | |||
| Класс B | минуты | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | 11.15 | 12.15 | 13.65 | 14.65 | ||
| максимум | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | 11.85 | 12.85 | 14.35 | 15.35 | |||
| k1 | минуты | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | 7.8 | 8.5 | 9.6 | 10.3 | ||
| r | минуты | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||
| с | max=номинальный размер | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | ||
| Класс А | минуты | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | ||
| Класс B | минуты | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | 26.16 | 29.16 | 31 | 35 | ||
| Масса на 1000 стальных изделий ((≈kg) | - | - | - | - | - | - | - | - | - | |||
| Винтовая нить | M27 | M30 | M33 | M36 | M39 | М42 | М45 | M48 | M52 | |||
| d | ||||||||||||
| П | Стрелка | Прямая нить-1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Прямая нить-2 | - | - | - | - | - | - | - | - | - | |||
| а) | максимум | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 9 | 9 | ||
| c | минуты | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
| максимум | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | |||
| Да | максимум | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | ||
| ДВ | Класс А | минуты | - | - | - | - | - | - | - | - | - | |
| Класс B | минуты | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | ||
| e | Класс А | минуты | - | - | - | - | - | - | - | - | - | |
| Класс B | минуты | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | ||
| k | Номинальный размер | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | ||
| Класс А | минуты | - | - | - | - | - | - | - | - | - | ||
| максимум | - | - | - | - | - | - | - | - | - | |||
| Класс B | минуты | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | ||
| максимум | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | |||
| k1 | минуты | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | ||
| r | минуты | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | ||
| с | max=номинальный размер | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||
| Класс А | минуты | - | - | - | - | - | - | - | - | - | ||
| Класс B | минуты | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | ||
| Масса на 1000 стальных изделий ((≈kg) | - | - | - | - | - | - | - | - | - | |||
Преимущества:
- Шнурки с тонкой шиной обычно используются в ситуациях, требующих высокопрочных соединений.позволяетболт для рассеяния силы на меньшей зоне контакта, тем самым увеличивая прочность на единицу площади.Это делает болт способным выдерживать более высокое напряжение и иметь более высокую несущую способность при одном и том же нагрузке.
- Конструкция тонкой смолыпряжипозволяет более плотно помещаться между болтом и орехом, уменьшая пробелы и расслабленность во время процесса сборки, улучшая точность сборки,и обеспечение стабильности и надежности соединения.
- Дизайн тонкой высоты уменьшаетРазрешениев плотной форме, повышает способность к уплотнению и подходит для применений, требующих уплотнения.
- Шестиугольный дизайн головы предлагаетвышеэффективность передачи сцепления и крутящего момента, что облегчает манипулирование болтом с помощью таких инструментов, как английские ключи или отвертки во время процессов установки и демонтажа.
Характеристики:
- Прекрасный дизайн: Как уже упоминалось, тонкая нить является основной характеристикой этого болта, обеспечивающего вышеупомянутые преимущества.
- Голова шестиугольника: Конструкция шестиугольной головки обеспечивает стабильность во время работы и легкое вращение инструментами.
- Хорошая взаимозаменяемость: Следуя единым международным стандартам, эти болты имеют хорошую взаимозаменяемость, что делает их удобными для пользователей для выбора и замены.
Применение:
- Высокоточное оборудование: из-за высокой точности и отличных герметических характеристик тонкопрядистых болтов они часто используются в оборудовании, требующем точных соединений,такие как высокоточные приборы и аэрокосмическое оборудование.
- Вибрационная среда: Высокая прочность и превосходные возможности блокировки тонкопрядистых болтов делают их подходящими для применения, подверженных вибрациям и ударам, таких как автомобили, мотоциклы и суда.
- Использование уплотнителей: Плотность тонких болтов делает их особенно подходящими для уплотнения трубопроводов и топливных баков.
