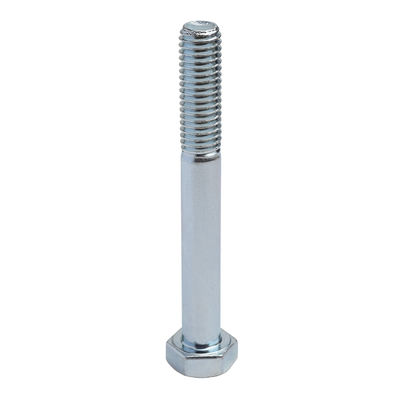

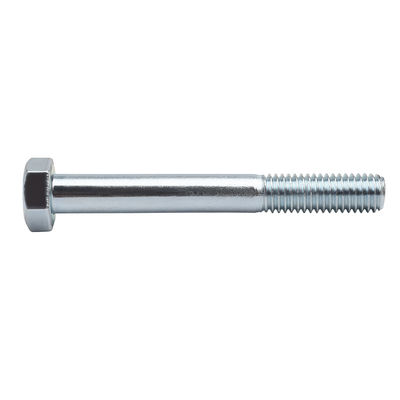

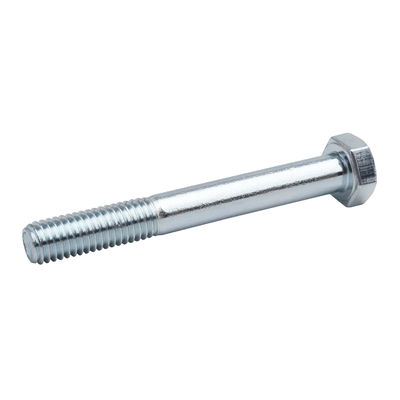

DIN 601 558 EN ISO 4016 4018 Шестоугольные головные винты Углеродистая сталь Q195 Цинковая облицовка

  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
  • DIN 601 558 EN ISO 4016 4018 Hexagon Head Screws Carbon Steel Q195 Zinc Plating
Место происхождения Провинция Цзян Су, Китай
Фирменное наименование YingYan
Сертификация ISO9000
Номер модели M5-M16
Количество мин заказа 1000 штук
Цена negotiable
Упаковывая детали Небольшие коробки, пластиковые пакеты, большие пакеты,

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте

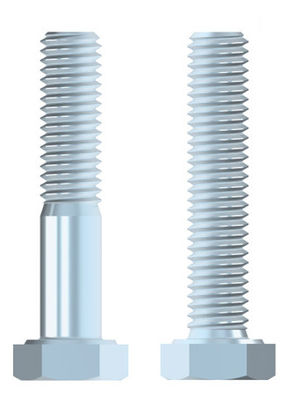

Имя Шексагонные винты-голова продуктов класса C полу/полная нить Стандартный GB/DIN/ASME/EN/ISO и т.д.
Материал Углерод стальное Q195 Цвет Сине-белый
Обработка поверхности Покрытые цинком Уровень 4,8
Размер M5-M16/согласно вашим требованиям Длина 60mm-110mm/соответствующие вашим требованиям
Выделить

Цинковая шестиугольная головка винтов

,

DIN 601 Шестиугольные головные винты

,

Цинковая шестигранная головка винта
Оставьте сообщение
Характер продукции

DIN 601 558 EN ISO 4016 4018 Шестиугольные головные винты-продукт класса C класс 4.8 Углеродистая сталь Q195 Цинковое покрытие






DIN601DIN 601 558 EN ISO 4016 4018 Шестоугольные головные винты Углеродистая сталь Q195 Цинковая облицовка 0

Винтовая нить М5 M6 М8 M10 M12 (M14) М16 (M18) M20 (M22) M24 (M27)
d
П Стрелка 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 3
b L≤125 16 18 22 26 30 34 38 42 46 50 54 60
125 < L ≤ 200 22 24 28 32 36 40 44 48 52 56 60 66
L> 200 35 37 41 45 49 53 57 61 65 69 73 79
c максимум 0.5 0.5 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
dа) максимум 6 7.2 10.2 12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4
dс максимум 5.48 6.48 8.58 10.58 12.7 14.7 16.7 18.7 20.84 22.84 24.84 27.84
минуты 4.52 5.52 7.42 9.42 11.3 13.3 15.3 17.3 19.16 21.16 23.16 26.16
dw минуты 6.74 8.74 11.47 14.47 16.47 19.15 22 24.85 27.7 31.35 33.25 38
e минуты 8.63 10.89 14.2 17.59 19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2
k Номинальный размер 3.5 4 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15 17
максимум 3.875 4.375 5.675 6.85 7.95 9.25 10.75 12.4 13.4 14.9 15.9 17.9
минуты 3.125 3.625 4.925 5.95 7.05 8.35 9.25 10.6 11.6 13.1 14.1 16.1
k1 минуты 2.19 2.54 3.45 4.17 4.94 5.85 6.48 7.42 8.12 9.17 9.87 11.27
r минуты 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
с max=номинальный размер 8 10 13 16 18 21 24 27 30 34 36 41
минуты 7.64 9.64 12.57 15.57 17.57 20.16 23.16 26.16 29.16 33 35 40
Длина нитки b   - - - - - - - - - - - -
Винтовая нить M30 (M33) M36 (M39) М42 (M45) M48 (M52) M56 (M60) M64
d
П Стрелка 3.5 3.5 4 4 4.5 4.5 5 5 5.5 5.5 6
b L≤125 66 - - - - - - - - - -
125 < L ≤ 200 72 78 84 90 96 102 108 116 - - -
L> 200 85 91 97 103 109 115 121 129 137 145 153
c максимум 0.8 0.8 0.8 1 1 1 1 1 1 1 1
dа) максимум 35.4 38.4 42.4 45.4 48.6 52.6 56.6 62.6 67 71 75
dс максимум 30.84 34 37 40 43 46 49 53.2 57.2 61.2 65.2
минуты 29.16 32 35 38 41 44 47 50.8 54.8 58.8 62.8
dw минуты 42.75 46.55 51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
e минуты 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
k Номинальный размер 18.7 21 22.5 25 26 28 30 33 35 38 40
максимум 19.75 22.05 23.55 26.05 27.05 29.05 31.05 34.25 36.25 39.25 41.25
минуты 17.65 19.95 21.45 23.95 24.95 26.95 28.95 31.75 33.75 36.75 38.75
k1 минуты 12.36 13.97 15.02 16.77 17.47 18.87 20.27 22.23 23.63 25.73 27.13
r минуты 1 1 1 1 1.2 1.2 1.6 1.6 2 2 2
с max=номинальный размер 46 50 55 60 65 70 75 80 85 90 95
минуты 45 49 53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
Длина нитки b   - - - - - - - - - - -


DIN558DIN 601 558 EN ISO 4016 4018 Шестоугольные головные винты Углеродистая сталь Q195 Цинковая облицовка 1

Винтовая нить
d
М5 M6 М8 M10 M12 М16 M20 M24 M30 M36
П Стрелка
а) максимум
c максимум
dа) максимум
dw минуты
e минуты
k Номинальный размер
минуты
максимум
k1 минуты
r минуты
с max=номинальный размер
минуты
0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4
3.2 4 5 6 7 8 10 12 14 16
0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8
6 7.2 10.2 12.2 14.7 18.7 24.4 28.4 35.4 42.4
6.7 8.7 11.4 15.4 17.2 22 27.7 33.2 42.7 51.1
8.63 10.89 14.2 18.72 20.88 26.17 32.95 39.55 50.85 60.79
3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5
3.12 3.62 4.92 5.95 7.05 9.25 11.6 14.1 17.65 21.45
3.88 4.38 5.68 6.85 7.95 10.75 13.4 15.9 19.75 23.55
2.2 2.5 3.45 4.2 4.95 6.5 8.1 9.9 12.4 15
0.2 0.25 0.4 0.4 0.6 0.6 0.8 0.8 1 1
8 10 13 17 19 24 30 36 46 55
7.64 9.64 12.57 16.57 18.48 23.16 29.16 35 45 53.8
Масса на 1000 стальных изделий ((≈kg)
- - - - - - - - - -











Особенности:

  1. Шестьугольная головадизайнэтоПринятона голове, что облегчает погрузку и разгрузку стандартными инструментами, такими как английские ключи или отвертки.
  2. Обладаниеотличные механические свойства с высокой прочностью на растяжение и прочностью на выход, они могут использоваться при высокой нагрузке и высоком напряженииокружающая среда.
  3. Проектированы и изготовлены строго в соответствии со стандартами DIN, винты имеют строго контролируемые размеры и допустимые отклонения,обеспечениевысокая точность сборки и сильная взаимозаменяемость.
  4. Изготовлены из высококачественных материаловТакиекак углеродистая сталь и нержавеющая сталь, эти винты демонстрируют замечательную коррозионную устойчивость и долговечность.

Преимущества:

  1. Изготовлены из высокопрочных материаловиточное изготовление, эти винты обеспечивают стабильную производительность соединения, устойчивые к ослаблению или разрыву.
  2. Шестиугольная конструкция головы упрощает и ускоряет процесс установки и снятия, позволяя использовать стандартные инструменты и повышая эффективность работы.
  3. Обладаниеотличные механические свойства с высокой прочностью на растяжение и прочностью на выход, они могут использоваться при высокой нагрузке и высоком напряженииокружающая среда.
  4. Проектирован и изготовленстрогов соответствии со стандартами DIN, винты имеют строго контролируемые размеры и допуски,обеспечениевысокая точность сборки и сильная взаимозаменяемость..

Сценарии применения:

  1. Машиностроение: В области машиностроения эти винты широко используются для подключения и фиксации различного оборудования и машин, таких как автомобили, самолеты, суда и тяжелые машины.
  2. Строительная промышленность: Винты обычно используются в строительной промышленности для соединения и крепления стальных конструкций, мостов, туннелей и других проектов, обеспечивающих стабильность и безопасность конструкции.
  3. Производство электронного оборудования: Они используются для закрепления платок, шасси, корпусов и других компонентов в электронных устройствах, повышая стабильность и надежность устройства.
  4. Прочие отрасли: Кроме того, эти винты применяются в химической, нефтяной, электроэнергетической, металлургической и других отраслях промышленности для соединения и фиксации различного оборудования и трубопроводов.
