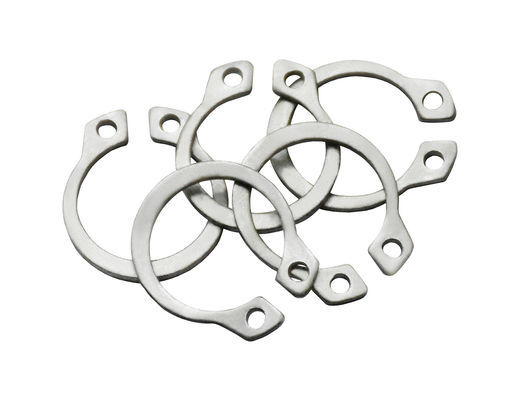

Нормальный тип удерживающих колец DIN471 из нержавеющей стали SUS304 для валов

  • Normal Type Retaining Rings DIN471 Stainless Steel SUS304 Plain For Shafts
Место происхождения Провинция Цзян Су, Китай
Фирменное наименование YingYan
Сертификация ISO9000
Номер модели Φ10-Φ110
Количество мин заказа 1000 штук
Цена negotiable
Упаковывая детали Небольшие коробки, пластиковые пакеты, большие пакеты,

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя Удерживающие кольца для валов - нормального типа Стандартный GB/DIN/ASME/EN/ISO и т.д.
Материал SUS304 Тип Удерживающие кольца
Заканчивай. Простой, полирующий Пакет PE-пакет+Этикетка+Картон
Обработка поверхности Полировка Размер Φ10-Φ110/В соответствии с вашими требованиями
Выделить

SUS304 Сдерживающие кольца

,

Простые удерживающие кольца

,

Нержавеющая сталь Din 471 Сдерживающее кольцо
Оставьте сообщение
Характер продукции

Удерживающие кольца для скважин - обычный тип



Нормальный тип удерживающих колец DIN471 из нержавеющей стали SUS304 для валов 0

Номинальный диаметр 8 9 10 11 12 13 14
d ①
с максимум 0.8 0.8 1 1 1 1 1
минуты 0.75 0.75 0.94 0.94 0.94 0.94 0.94
dc максимум 9.06 10.16 11.16 12.16 13.36 14.46 15.46
минуты 8.6 9.7 10.7 11.7 12.9 14 15
а) максимум 2.4 2.5 3.2 3.3 3.4 3.6 3.7
b ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
d1 минуты 1 1 1.2 1.2 1.5 1.5 1.7
d2 3 3.7 3.3 4.1 4.9 5.4 6.2
на 1000 единиц ≈ кг 0.14 0.15 0.18 0.31 0.37 0.42 0.52
Номинальный диаметр 15 16 17 18 19 20 21
d ①
с максимум 1 1 1 1 1 1 1
минуты 0.94 0.94 0.94 0.94 0.94 0.94 0.94
dc максимум 16.56 17.66 18.72 19.92 20.92 21.92 22.92
минуты 16.1 17.2 18.17 19.37 20.37 21.37 22.37
а) максимум 3.7 3.8 3.9 4.1 4.1 4.2 4.2
b ≈ 2 2 2.1 2.2 2.2 2.3 2.4
d1 минуты 1.7 1.7 1.7 2 2 2 2
d2 7.2 8 8.8 9.4 10.4 11.2 12.2
на 1000 единиц ≈ кг 0.56 0.6 0.65 0.74 0.83 0.9 1
Номинальный диаметр 22 24 25 26 28 30 31
d ①
с максимум 1 1.2 1.2 1.2 1.2 1.2 1.2
минуты 0.94 1.14 1.14 1.14 1.14 1.14 1.14
dc максимум 23.92 26.32 27.32 28.32 30.6 32.6 33.9
минуты 23.37 25.69 26.69 27.69 29.85 31.85 33.15
а) максимум 4.2 4.4 4.5 4.7 4.8 4.8 5.2
b ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
d1 минуты 2 2 2 2 2 2 2.5
d2 13.2 14.8 15.5 16.1 17.9 19.9 20
на 1000 единиц ≈ кг 1.1 1.42 1.5 1.6 1.8 2.06 2.1
Номинальный диаметр 32 34 35 36 37 38 40
d ①
с максимум 1.2 1.5 1.5 1.5 1.5 1.5 1.75
минуты 1.14 1.44 1.44 1.44 1.44 1.44 1.69
dc максимум 34.9 37 38.3 39.3 40.3 41.3 44.4
минуты 34.15 36.25 37.55 38.55 39.55 40.55 43.11
а) максимум 5.4 5.4 5.4 5.4 5.5 5.5 5.8
b ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
d1 минуты 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
на 1000 единиц ≈ кг 2.21 3.2 3.54 3.7 3.74 3.9 4.7
Номинальный диаметр 42 45 47 48 50 52 55
d ①
с максимум 1.75 1.75 1.75 1.75 2 2 2
минуты 1.69 1.69 1.69 1.69 1.93 1.93 1.93
dc максимум 46.4 49.4 51.6 52.6 55.3 57.3 60.3
минуты 45.11 48.11 50.04 51.04 53.74 55.74 58.74
а) максимум 5.9 6.2 6.4 6.4 6.5 6.7 6.8
b ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
d1 минуты 2.5 2.5 2.5 2.5 2.5 2.5 2.5
d2 29.6 32 33.5 34.5 36.3 37.9 40.7
на 1000 единиц ≈ кг 5.4 6 6.1 6.7 7.3 8.2 8.3
Номинальный диаметр 56 58 60 62 63 65 68
d ①
с максимум 2 2 2 2 2 2.5 2.5
минуты 1.93 1.93 1.93 1.93 1.93 2.43 2.43
dc максимум 61.3 63.3 65.3 67.3 68.3 70.3 73.6
минуты 59.74 61.74 63.74 65.74 66.74 68.74 72.04
а) максимум 6.8 6.9 7.3 7.3 7.3 7.6 7.8
b ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
d1 минуты 2.5 2.5 2.5 2.5 2.5 3 3
d2 41.7 43.5 44.7 46.7 47.7 49 51.6
на 1000 единиц ≈ кг 8.7 10.5 11.1 11.2 12.4 14.3 16
Номинальный диаметр 70 72 75 78 80 82 85
d ①
с максимум 2.5 2.5 2.5 2.5 2.5 2.5 3
минуты 2.43 2.43 2.43 2.43 2.43 2.43 2.92
dc максимум 75.6 77.6 80.6 83.8 86.8 88.8 91.8
минуты 74.04 76.04 79.04 81.96 84.96 86.96 89.96
а) максимум 7.8 7.8 7.8 8.5 8.5 8.5 8.6
b ≈ 6.2 6.4 6.6 6.8 7 7 7.2
d1 минуты 3 3 3 3 3 3 3.5
d2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
на 1000 единиц ≈ кг 16.5 18.1 18.8 20.4 22 24 25.3
Номинальный диаметр 88 90 92 95 98 100 102
d ①
с максимум 3 3 3 3 3 3 4
минуты 2.92 2.92 2.92 2.92 2.92 2.92 3.9
dc максимум 94.8 96.8 98.8 101.8 104.8 106.8 109.3
минуты 92.96 94.96 96.96 99.96 102.96 104.96 107.46
а) максимум 8.6 8.6 8.7 8.8 9 9.2 9.5
b ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
d1 минуты 3.5 3.5 3.5 3.5 3.5 3.5 3.5
d2 69.9 71.9 73.7 76.5 79 80.6 82
на 1000 единиц ≈ кг 28 31 32 35 37 38 55
Номинальный диаметр 105 108 110 112 115 120 125
d ①
с максимум 4 4 4 4 4 4 4
минуты 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc максимум 113.3 116.3 118.3 120.3 123.5 128.5 133.5
минуты 111.46 114.46 116.46 118.46 121.37 126.37 131.37
а) максимум 9.5 9.5 10.4 10.5 10.5 11 11
b ≈ 8.7 8.9 9 9.1 9.3 9.7 10
d1 минуты 3.5 3.5 3.5 3.5 3.5 3.5 4
d2 85 88 88.2 90 93 96.9 101.9
на 1000 единиц ≈ кг 56 60 64.5 72 74.5 77 79
Номинальный диаметр 130 135 140 145 150 155 160
d ①
с максимум 4 4 4 4 4 4 4
минуты 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc максимум 138.5 143.5 148.5 153.5 159.5 165.5 170.5
минуты 136.37 141.37 146.37 151.37 157.37 163.37 168.37
а) максимум 11 11.2 11.2 11.4 12 12 13
b ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
d1 минуты 4 4 4 4 4 4 4
d2 106.9 111.5 116.5 121 124.8 129.8 132.7
на 1000 единиц ≈ кг 82 84 87.5 93 105 107 110
Номинальный диаметр 165 170 175 180 185 190 195
d ①
с максимум 4 4 4 4 4 4 4
минуты 3.9 3.9 3.9 3.9 3.9 3.9 3.9
dc максимум 176 181 186.2 191.2 196.2 201.2 206.2
минуты 173.87 178.87 183.78 188.78 193.78 198.78 203.78
а) максимум 13 13.5 13.5 14.2 14.2 14.2 14.2
b ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
d1 минуты 4 4 4 4 4 4 4
d2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
на 1000 единиц ≈ кг 125 140 150 165 170 175 183
Номинальный диаметр 200 210 220 230 240 250 260
d ①
с максимум 4 5 5 5 5 5 5
минуты 3.9 4.88 4.88 4.88 4.88 4.88 4.88
dc максимум 211.2 223.7 233.7 243.7 254 264 277
минуты 208.78 221.28 231.28 241.28 251.19 261.19 274.19
а) максимум 14.2 14.2 14.2 14.2 14.2 14.2 16.2
b ≈ 14 14 14 14 14 14 16
d1 минуты 4 4 4 4 4 4 5
d2 170.2 180.2 190.2 200.2 210.2 220.2 226
на 1000 единиц ≈ кг 195 270 315 330 345 360 375
Номинальный диаметр 270 280 290 300
d ①
с максимум 5 5 5 5
минуты 4.88 4.88 4.88 4.88
dc максимум 287 297 307 317
минуты 284.19 294.19 304.19 314.19
а) максимум 16.2 16.2 16.2 16.2
b ≈ 16 16 16 16
d1 минуты 5 5 5 5
d2 236 246 256 266
на 1000 единиц ≈ кг 388 400 415 435





Характеристики:

  • Для размещения различных диаметров осей и размеров деталей, которые необходимо закрепить, это поддерживающее кольцо доступно в различных стандартных размерах для выбора.
  • Удерживающее кольцо построено из циркулярного металлического диска с отверстием в центре, с простой структурой, которая облегчаетЛегко.установка.
  • Удерживающее кольцо может бытьбез усилийустанавливается на оси с помощью осевого толкания и стукания, исключая необходимость в специальных инструментах или оборудовании.
  • Из-за различных условий работы и требований к сцепным кольцам они изготовлены из различных материалов,в том численержавеющая сталь, углеродистая сталь, медные сплавы и многое другое.

Преимущества:

  • Удерживающие кольца гарантируют стабильность и надежность механических систем, эффективно предотвращая смещение илиотводачасти от оси.
  • Из-за ихпростойПоскольку конструкция, поддерживающие кольца подходят для крупномасштабного производства, в результате чего производственные издержки относительно низкие.
  • Высокая адаптивность: удерживающие кольца могут адаптироваться к различным диаметрам оси и размерам деталей, демонстрируя сильную универсальность.
  • Легкое обслуживание: установка и снятие сцепных колец относительно просты, что облегчает обслуживание оборудования и замену деталей.

Применимые сценарии:

  • Части трансмиссии на осях: в системах трансмиссии, таких как шестерени и штурвалные колеса, для крепления деталей на осях могут использоваться сцепные кольца.
  • Установка подшипников: в некоторых применениях необходимо обеспечить стабильность подшипников на осях, где вступают в игру поддерживающие кольца.
  • Элементы позиционирования: удерживающие кольца также могут служить элементами позиционирования, обеспечивая точное относительное положение других частей на осях.
  • Сценарии частой замены деталей: из-за их простоты установки и снятия, поддерживающие кольца особенно подходят для сценариев, требующих частой замены деталей.например, в испытательном оборудовании и на испытательных скамейках.
